PC PUMP (Progressive Cavity Pump Type)
ローターが回転しながら、ローター&ステーター間の空いた空間(Cavity)の流体を連続的に次の空間に押し出す方式のポンプシステムで、ステーター内部のローターの回転で吐出と密閉が連続的に同時に行われ、モーター動作で吐出/密閉制御が可能です。モーターRPMで吐出流量を制御し、高粘度流体にも適用および浮遊物を含む流体にも適用が可能です。

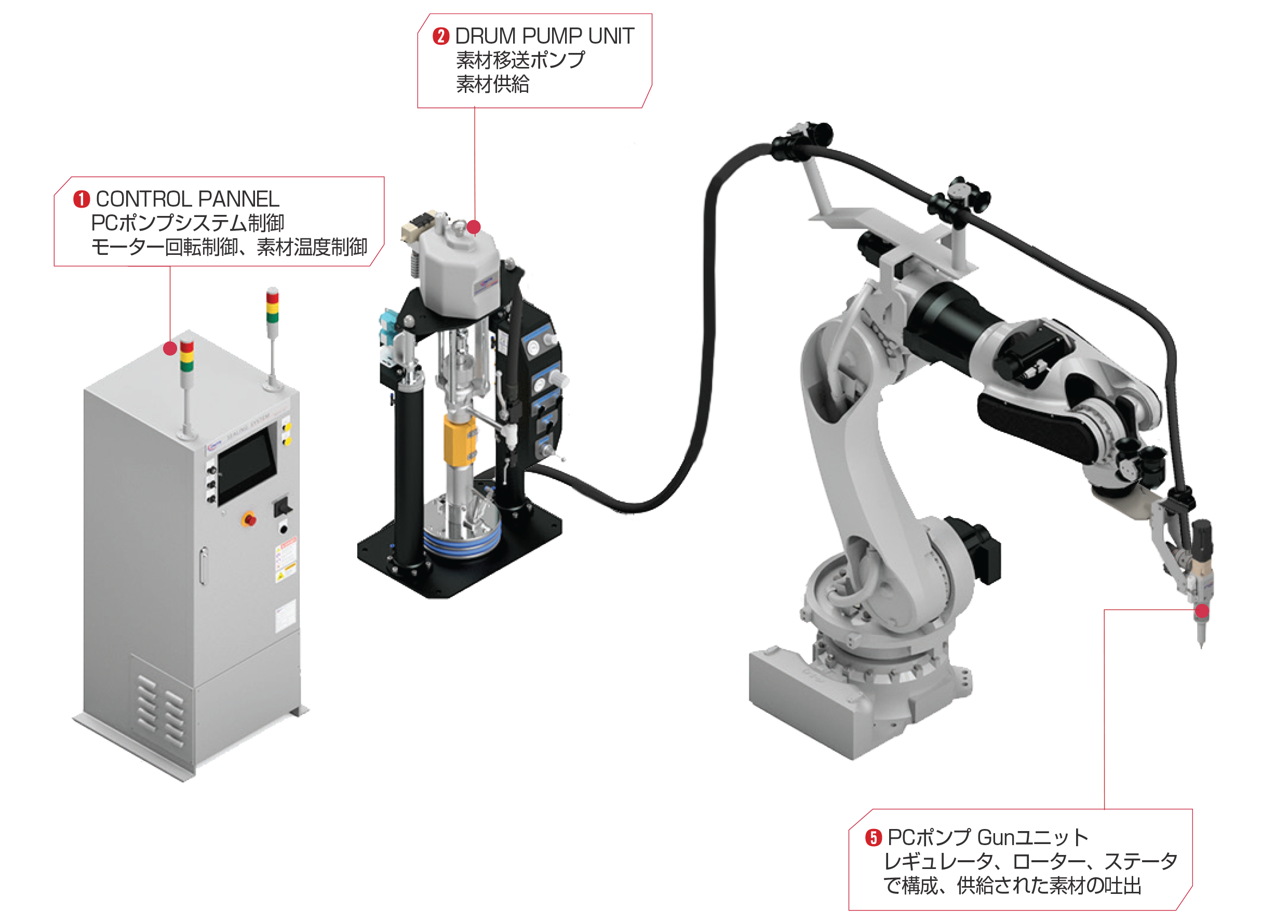

Lay-out
設備特徴
| 吐出精度 | モーター定格 | モーターRPM | ローターRPM | 最大吐出量 |
|---|---|---|---|---|
| 1% 以内 | 400W | 3000 | 200 | 3.5cc/sec |

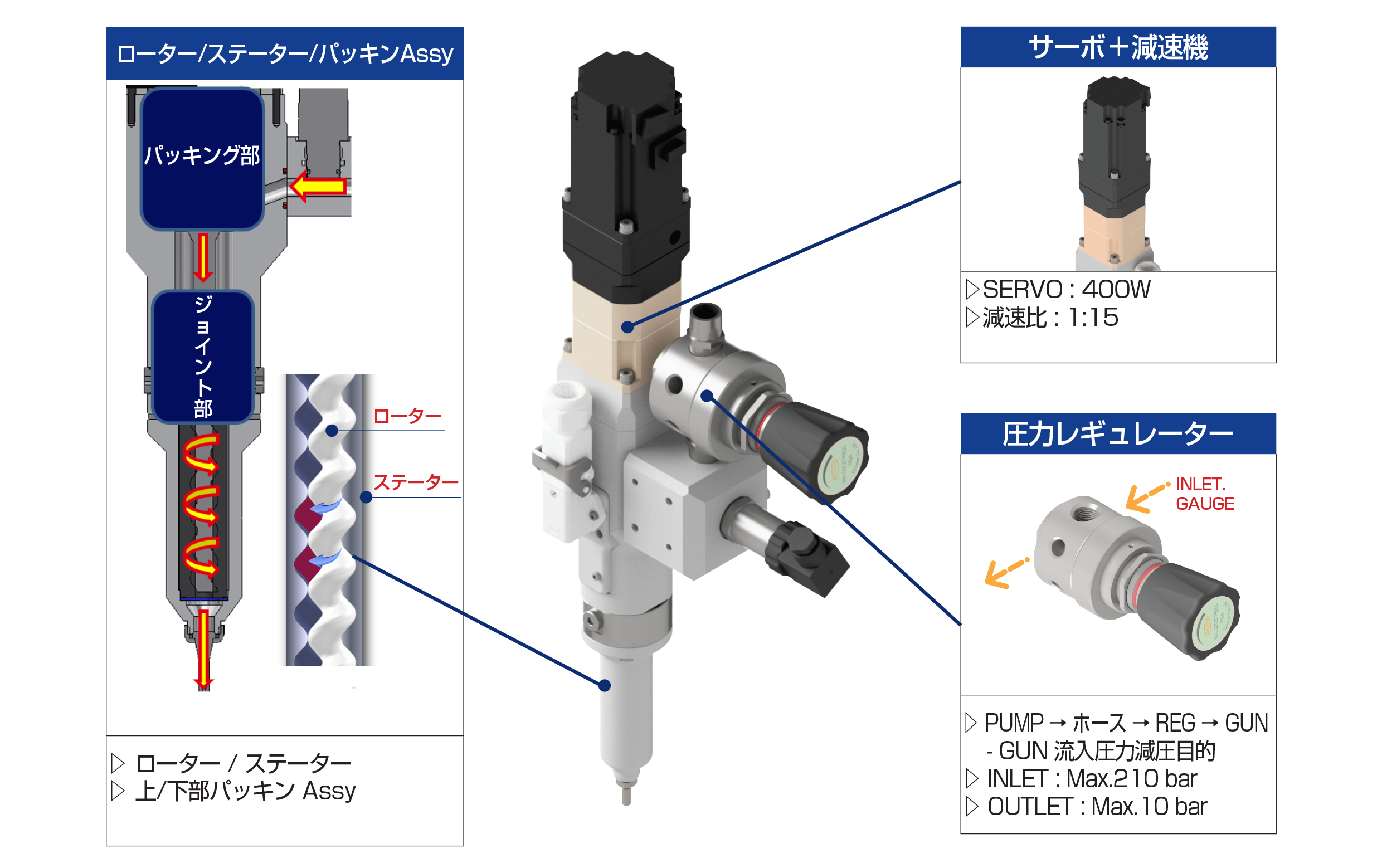

Gun Unit
Gun Unit Spec.
| モーター | 減速比 | 最大流量 | 適用流体/strong> | 反復吐出精度 |
|---|---|---|---|---|
| 400W /ACサーボモーター | 減速比 15:1 | 3.5cc/sec(構造用接着剤) | EXTRUDE塗布流体可能 | ± 2% 以内 |
| ローター最大回転数 | PCポンプ内部圧力 | 最大出口圧力 | ノズル直径 | SET 重量 |
|---|---|---|---|---|
| 200 rpm | 10 bar | 30 bar | Ø1∼Ø5 | 11Kg |

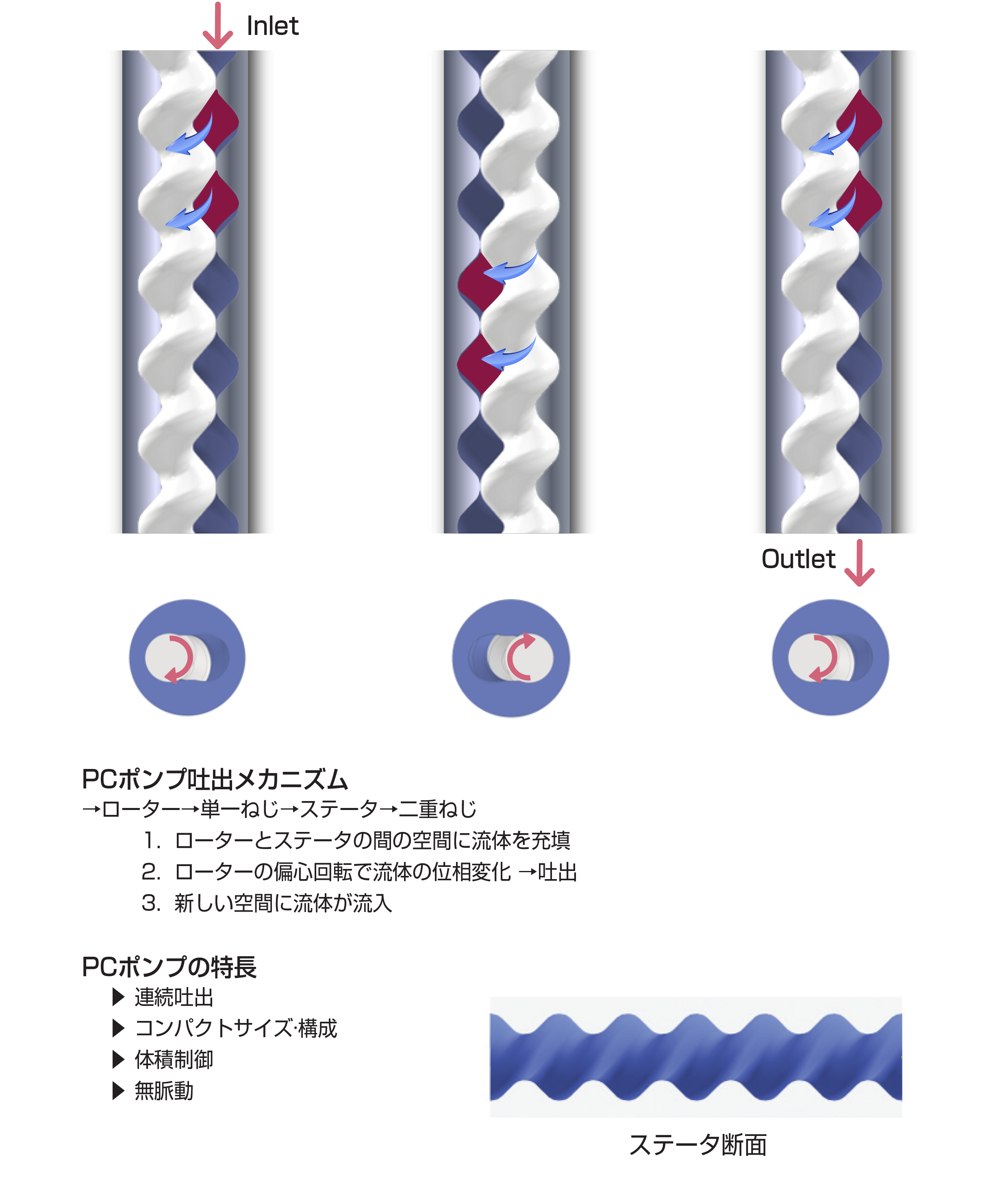

PCポンプ概要

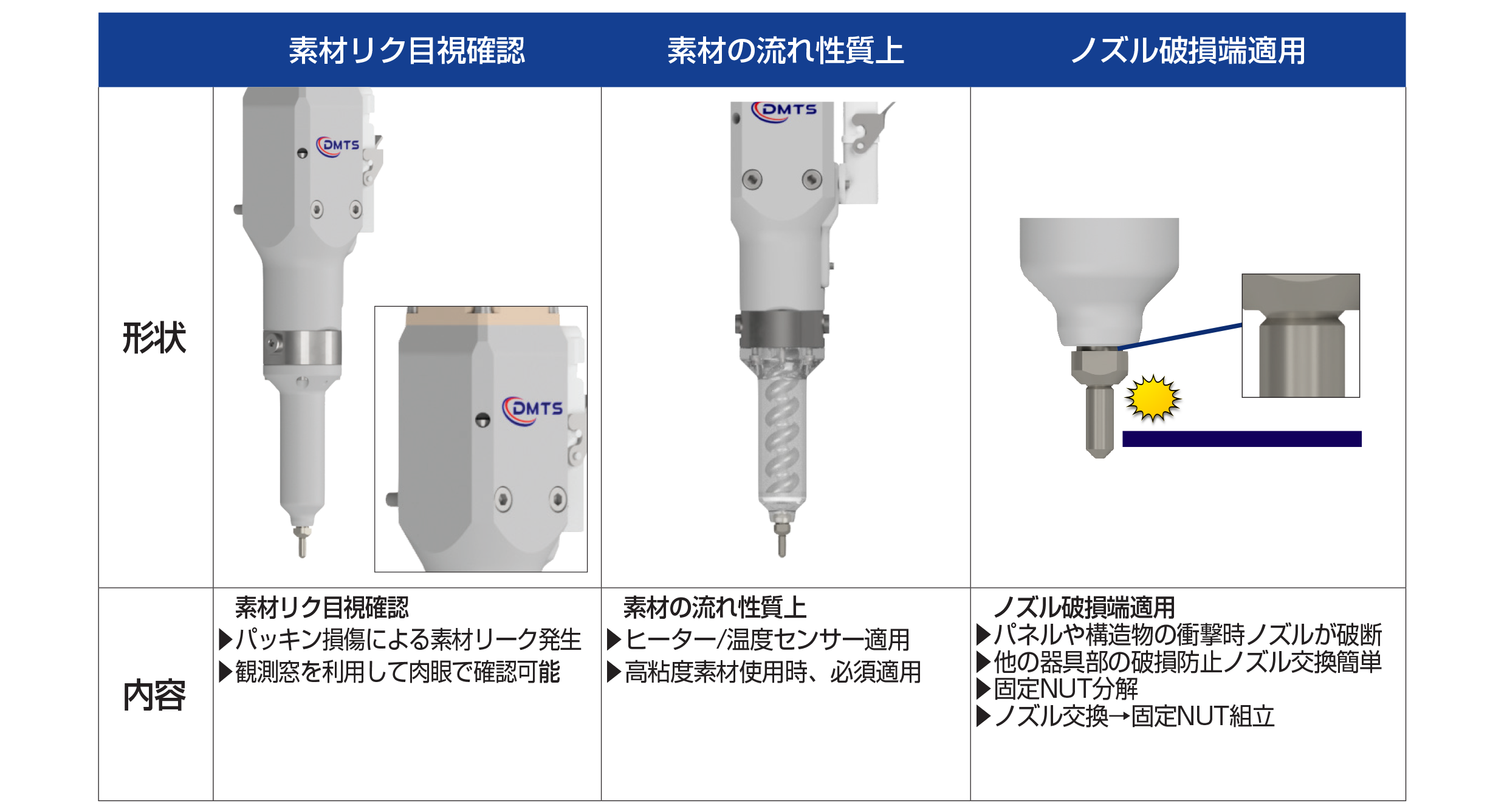

便宜事項

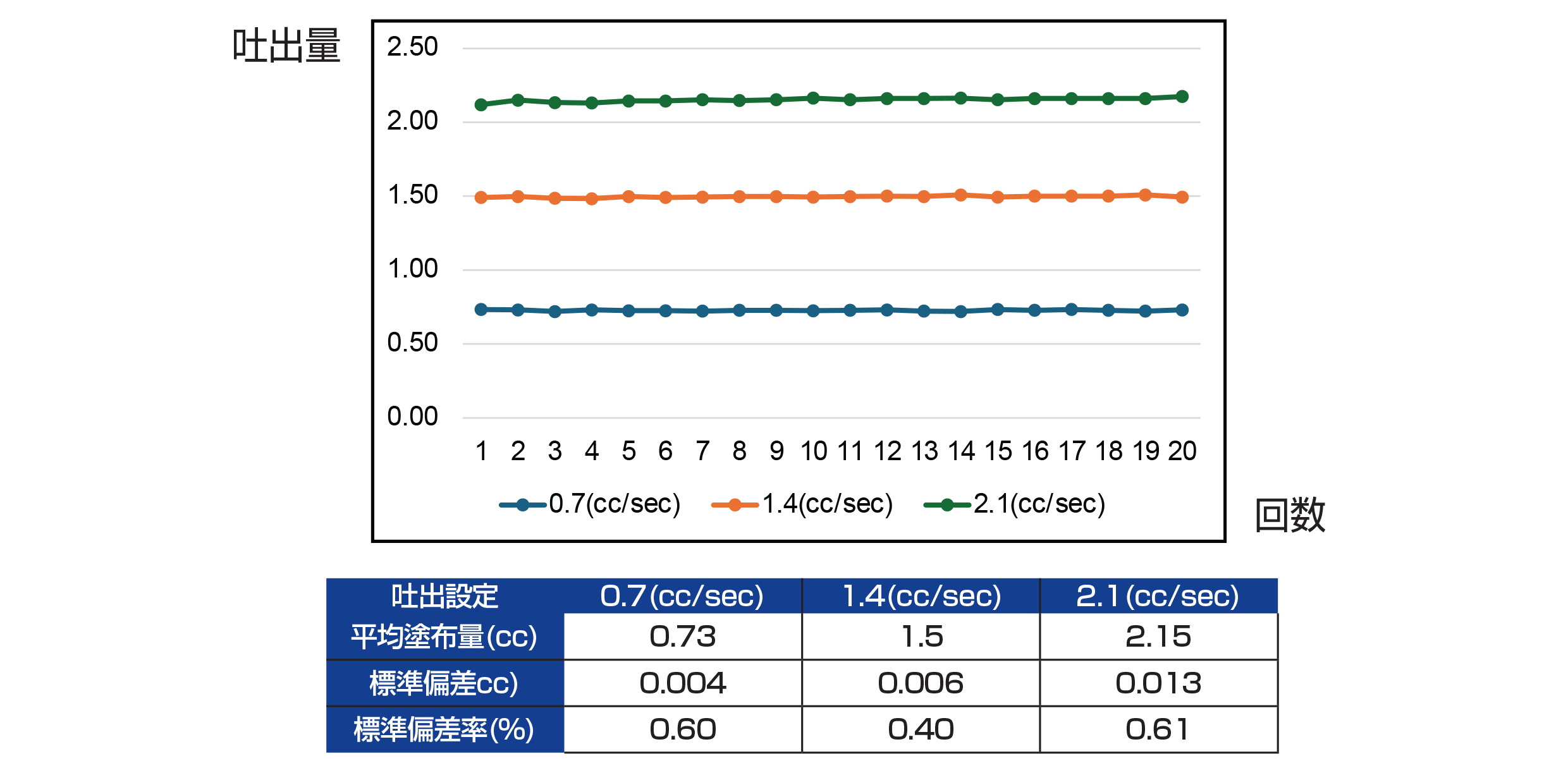

定量吐出テスト
