E-Wiping SYSTEM

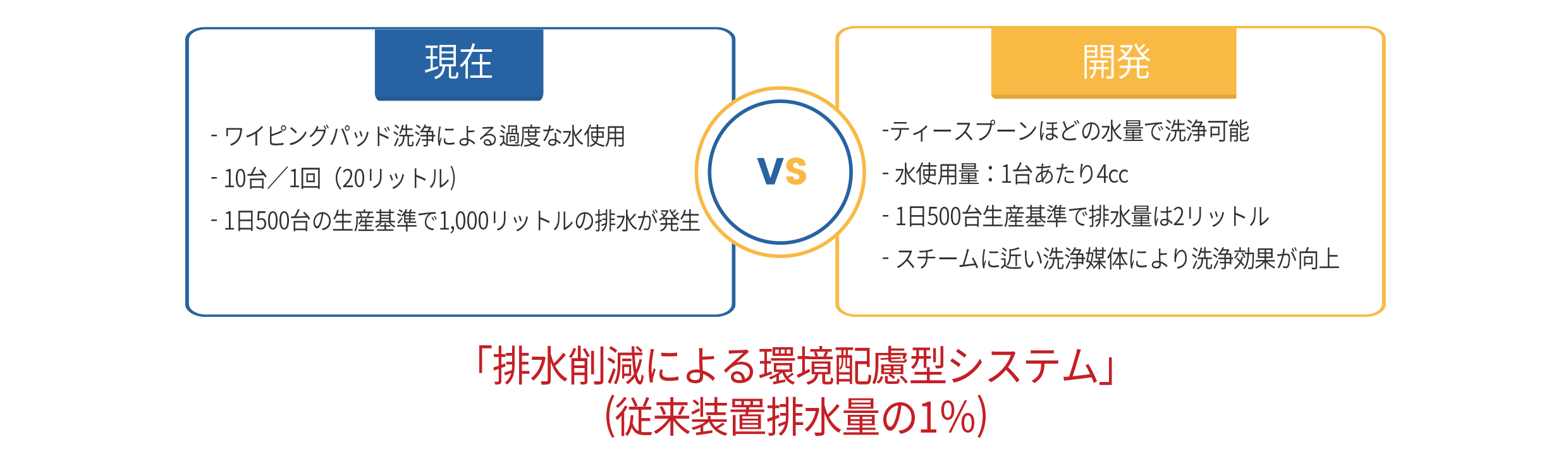

本装置は従来のワイピングパッド洗浄に比べて 99％の排水削減を実現した環境配慮型クリーニングシステムです。1台あたり約4ccの水しか使用せず、1日500台の生産基準でも排水量はわずか2リットルです。 スチームに近い媒体を利用した洗浄方式により安定した性能を確保し、新しいワイピングツールと専用クリーニングシステムによって生産効率と信頼性を強化しました。

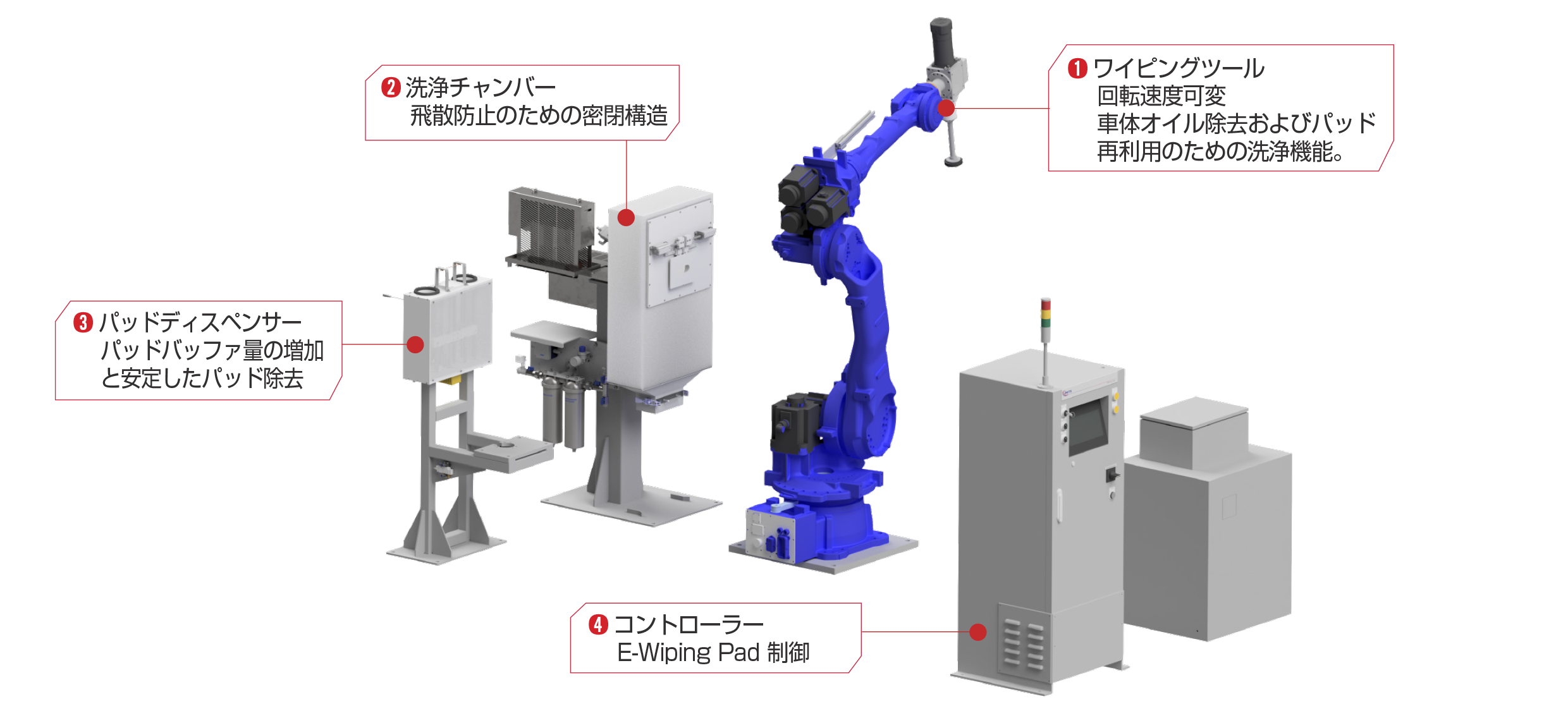

System Lay-out
製品特性

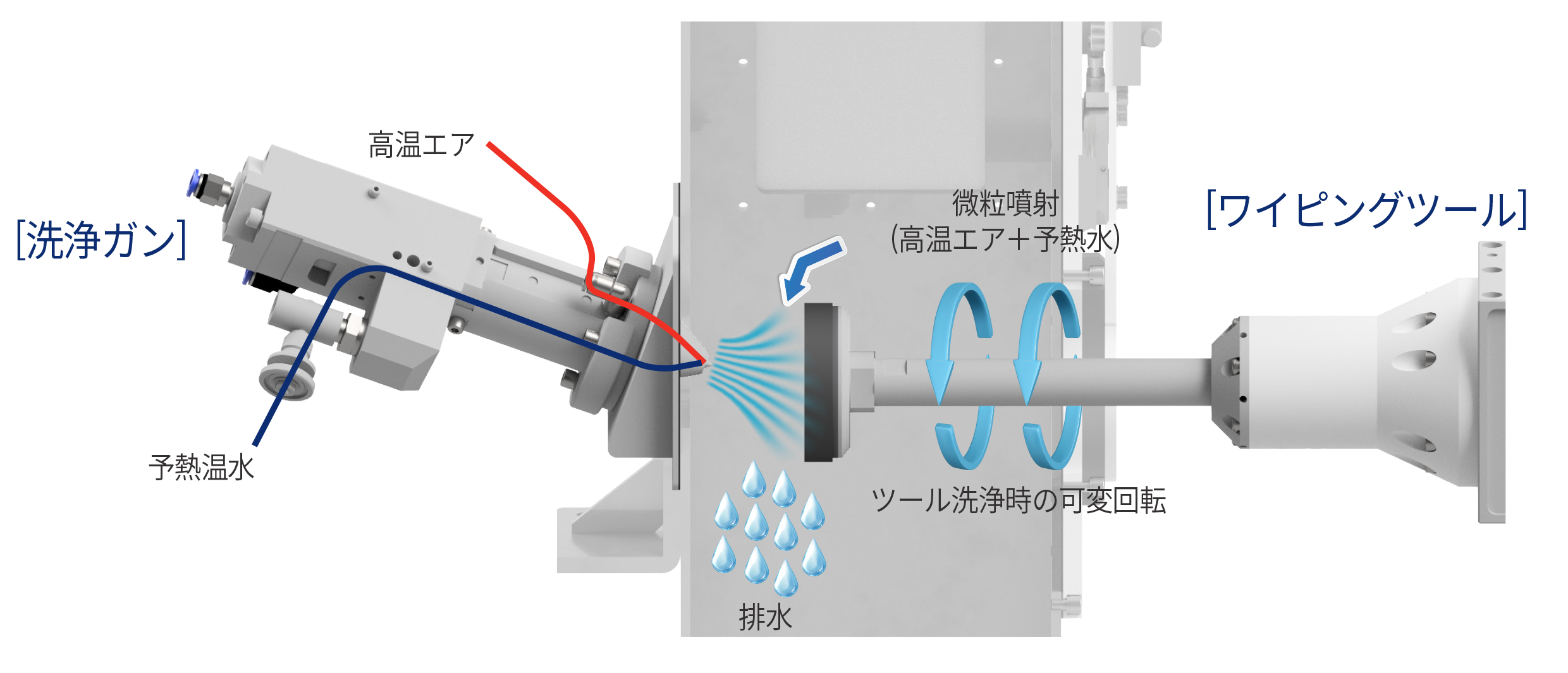

ワイピングツール & 洗浄ガン
- ワイピング作業後のパッド洗浄時にツールが回転および移動
- 洗浄ガンが高温ミストを噴射
- 微粒化した洗浄水の噴霧により、従来比 99％以上の排水削減を実現。
- 高温エア＋予熱洗浄水の微粒噴霧により、従来と同等以上の洗浄力を確保。
洗浄チャンバー
- 飛散防止のための密閉構造（ツール挿入部と下部排出口を除く)
- ツール挿入部：洗浄前後に自動開閉※ ロボット動作用スロット → エア噴射で飛散防止
- 排出口：水分と汚れが凝縮・沈降し、下部でろ過・集積。
E-Wiping Pad 自動交換

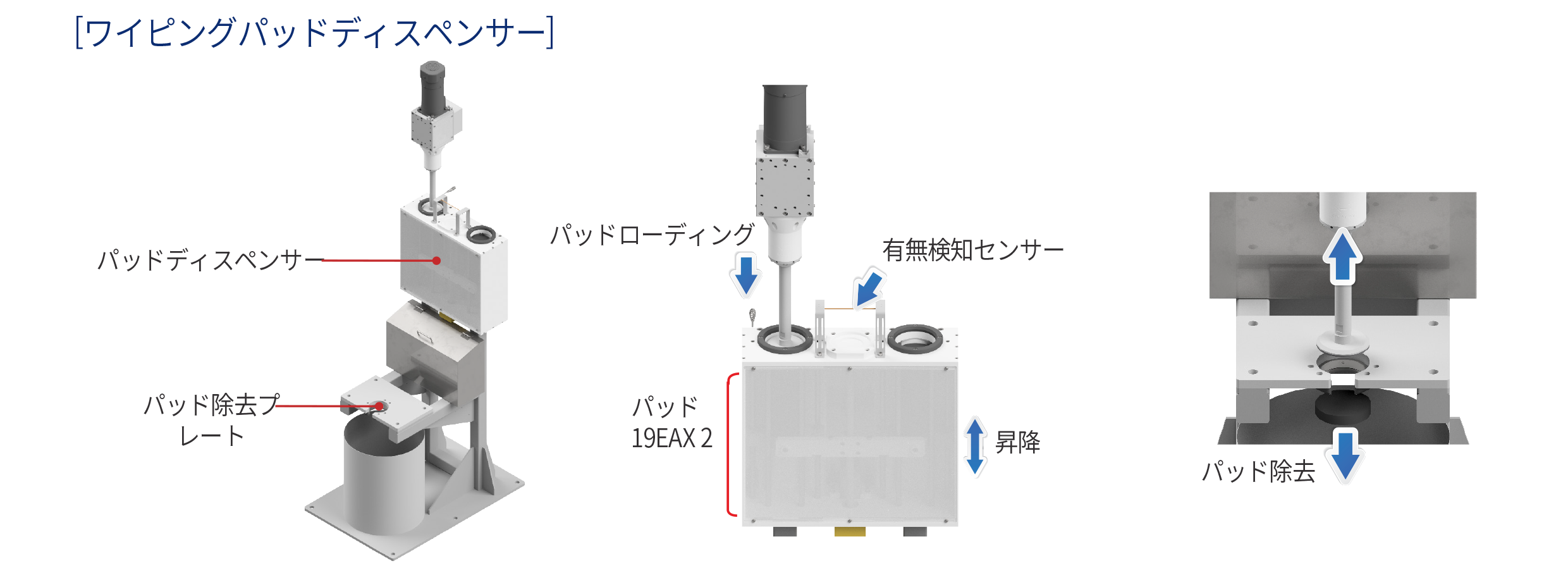

E-Wiping Pad 自動ディスペンサー
- 予備パッドを自動供給し、ロード後の付着確認動作、パッド有無の検知を実施
- 2列構造のパッドストレージで最大38枚を保管（従来比6倍以上)
- 予備パッドは作業者が週1回ディスペンサーへ補給
- ワイピングツール＋洗浄＋パッド自動交換を一括制御する単一システム
適用効果
